1650 KVA TESİS KOMPANZASYONU

1650 KVA TRAFO İLE BESLENEN  BAĞIMSIZ BİR ABONEDE KOMPANZASYON UYGULAMASI

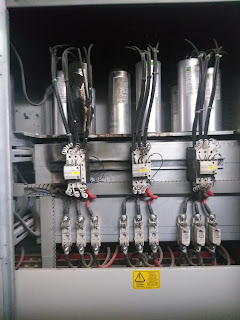

Bir işletmede 1650 KVA trafo bulunmakta ve söz konusu trafodan beslenen işletmede kompanzasyon ünitesinde çıkan yangın  neticesinde; kompanzasyon ünitesi devre dışı kalmıştır.

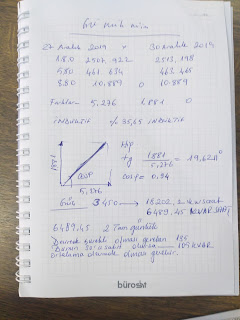

27 Aralık 2019 tarihinde yapmış olduğumuz ölçümlerde sayaç değerleri aktif aktif T 1.8.0 tüketim 2507,922 günlük tüketim induktif 461,634 kapasitif tüketim 10, 889 pano oranı 3450 görülmektedir.

30 Aralık 2019 tarihinde yaklaşık 2 gün 48 saat sonrasında ise değerler şu şekilde ölçülmüştür.

Aktif Güç=2513,198

İndüktif Güç 463,465

Kapasitif Güç=10,889

Değişimler ise;

Aktif Fark=5,276

İndüktif Fark=1,881

Kapasitif Fark=0

Bu verilere göre güç kesinlikle indüktif karakterli olup, kondansatörler vasıtasıyla güç katsayısı düzeltilebilir görünmektedir.

Indukif oran=1.881/5.276

                        =0,3536

Bu da sistemin %35,36 oranında indüktif cezada olduğunu gösterir.

Bu oran aynı zamanda dik üçgenin iki dik kenarları olduğundan,

tg-1=0.3536

Açı değeri ise 19,621 derecedir.

cos 19,621 ise sayısal olarak 0.94 görünmektedir.

Biz bu değeri 0,99-1.00 arası bir değere çekersek, işletme ceza yemez.

Aksi takdirde işletme ceza yemeye devam eder.

1650 KVA trafoda gücün  yaklaşık %2'si kadar sabit kondasator yeterli görünse de bu değer genellikle boşta kaldığı durumlarda yani trafo tam kapasiteyle çalışmadığı durumlarda kapasitif ceza yenmesine neden olunur.

Sabitin kademeli yapılması faydalı olabilir.

1650*%2= 33 Kvar yapar ki, biz burada;

Bir adet 10 Kvar

Bir adet de 15 Kvar seçip  durumları izledikten sonra sabitleyelim

Kademeleri 18 olarak düşünürsek;

Sabit 10+15

1. Kademe 15

2. Kademe 20

3. Kademe 20

4. Kademe 25

5. Kademe 25

6. Kademe 50

7. Kademe 50

8. Kademe 50

9. Kademe 50

10. Kademe 50

11. Kademe 50

12. Kademe 50

13. Kademe 50

14. Kademe 75

15. Kademe 75

16. Kademe 0-10

17. Kademe 0-10

18. Kademe 0-10

Kontaktorler ise;

1.Kademe 15

2.Kademe 25

3. Kademe 25

4. Kademe 25

5. Kademe 25

6. Kademe 50

7. Kademe 50

8.Kademe 50

9. Kademe 50

10. Kademe 50

11. Kademe 50

12. Kademe 50

13. Kademe 50

14. Kademe 50+ 25

15. Kademe 50+ 25

16.10 KVAR 220 VOLT

17. 10 KVAR 220 VOLT

18. 10 KVAR 220 VOLT

Sigortalar ise NH Bıçaklı Tıp olursa

Sabit İçin;

3x25

3x32

Diğerleri için;

1. 3x32

2. 3x50

3. 3x50

4. 3x63

5. 3x63

6. 3x125

7. 3x125

8. 3×125

9. 3x125

10. 3x125

11. 3x125

12. 3x125

13. 3x125

14. 3x125+3x63

15. 3x125+3x63

16. 1x25-50

17. 1x25-50

18. 1x25-50

Uygulamada kondansatörler kutu tipi seçilecektir. Çünkü  bağlantılarında pul ve somuna ilave olarak, titreşim anında ve ısınma anında daha sağlıklı olduğunu düşündüğüm için bağlantı kolaylığı nedeniyle tercih edilmiştir.

Ayrıca gerilim yükselmeleri olası olduğu için,

Trafo merkezinde dalgalanma doğrudan kondansatörleri patlatacağından,

Üç faz kondansatörleri 440-450 Volt

Bir faz kondansatörleri  250 Volt seçilecektir...

Tesiste yangın çıkmış olduğu için yeniden düzenlenmesi gerekmektedir. Trafo ile  AG panolarının bulunduğu kısım arasında yaklaşık 20 metre bulunmaktadır. Şebekede gerilim yükselmeleri etkili olabileceğinden kondansatörler 400V yerine 440 seçilecek ve balastlı tip aydınlatma seçildiğinden şönt reaktöre pek ihtiyaç bulunulmadığı düşünülmektedir.
