Dokunmatik ekranlar 1- dirençli teknoloji

Dokunmatik ekranlar 1- dirençli teknoloji

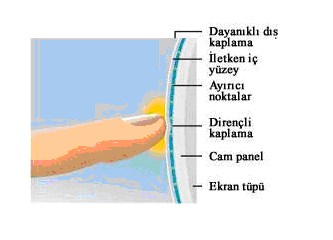

Dirençli dokunmatik ekranlarda kullanılan kaplamanın yapısı


Dokunmatik ekranlar nasıl çalışıyorlar?

Dokunmatik ekranların çalışma prensipleri, kullanım amaçlarına ve bulunacakları yere göre birkaç farklı çeşitte olabiliyor. Bu tür ekranlarda günümüzde kullanılan üç temel teknoloji mevcut: Dirençli (Rezistif) Teknoloji, Yüzey Dalgası (Surface Wave) Teknolojisi ve Kızılötesi (Infrared) teknolojisi.

Dirençli Teknoloji
Rezistif ve kapasitif teknolojiler, dokunmayı algılamak için bir nevi devre anahtarlama sistemiyle çalışırlar. İçi açılmış bir uzaktan kumanda veya hesap makinesi gördüyseniz, tuşların temasını sağlamak üzere basınç noktalarında birbirine çok yakın iki yüzey yerleştirildiğini ve bunların
üzerine baskı uygulandığında temas ederek devreyi tamamladıklarını görmüşsünüzdür. İşte rezistif ve kapasitif dokunmatik ekran teknolojilerinin de dokunulan yeri algılamak için kullandıkları prensip
aynıdır.
Rezistif teknolojide önemli olan, öncelikle tüm ekranı basınçla çalışan bir anahtarlama sistemi haline dönüştürebilmek. Bunun için özel bir yapıya sahip kaplama ekran üzerine sıkı bir şekilde yerleştirilir. Bu kaplama iki katmandan oluşur: Üstte dış etkilere dayanıklı polyester panel, altta ise direnç özelliği gösteren panel. Üstteki panelin de ön ve arka yüzeyleri de farklı özelliklere sahiptir. Ön yüzey dış etkilere dayanıklı bir yapı sunarken, arka yüzey ise yarı iletkendir. Dokunma
işleminin algılanması için, öncelikle üst kaplamadaki iletken yüzey ve alttaki dirençli kaplamanın bir şekilde birbiriyle temas etmesi gerekir. Ancak bunun bir dokunma etkisiyle olması gerektiğinden dolayı, her iki kaplama arasına yerleştirilen yüzlerce şeffaf ayıraç sayesinde paneller
arasından bir hava boşluğu oluşturarak iki kaplamanın durup dururken birbiriyle temas etmesini engellenir.

Ekranı kocaman bir anahtar haline getirdikten sonra sıra dokunulan pozisyonun nasıl algılanacağını ayarlamaya gelir. Alttaki dirençli kaplama, dört adet tel tarafından sürekli olarak sırayla düşey ve yatay eksenler üzerinde hareket eden +5 volt gerilimle beslenmektedir ve kaplamanın direnç özelliği sayesinde bu voltaj bir taraftan diğer tarafa doğru azalan bir değerle ilerler. Yani dirençli kaplamaya voltajı verdiğinizde bir tarafta +5 volt ile yola çıkan voltaj, diğer tarafa doğru yol alırken giderek azalır ve diğer uçta topraklamayla sonlanor. Ancak X ve Y eksenlerinde dönüşümlü olarak verilen bu elektrik akımının voltajındaki azalma, dirençli kaplamanın özelliği sayesinde ekran üzerinde öyle düzenli bir dağılım oluşturur ki, örneğin X ekseni üzerinden akım verilirken +2.5 volt ölçüm yaptığınız bir noktanın ekranın X ekseni üzerinde tam olarak nereye denk geldiği konusunda tutarlı bir tahmin yapabilir hale gelirsiniz.

Gelelim iletken kaplamaya. Herhangi bir dokunma olmadığı zaman iletken kaplama üzerindeki voltaj değeri doğal olarak sıfırdır ve bu değer bir kontrolcü tarafından sürekli olarak takip edilir. Ancak ekranın herhangi bir yerine dokunarak iletken ve dirençli kaplamalar arasındaki teması
sağladığınızda, bir anda iletken yüzey üzerindeki voltaj değişir ve kontrolcü bunun farkına varır. Daha sonra kontrolcü, koordinatları belirlemek için sırayla şu işlemleri gerçekleştirir:

1- Öncelikle X ekseni üzerinde hareket eden bir elektrik akımı oluşturarak iletken yüzeye bağlı kontrolcüde beliren voltaj değerini okunur ve kontrol kartındaki işlemci tarafından X konumu belirlenir.
2- İkinci olarak aynı işlem bu kez Y ekseni üzerinde hareket eden bir elektrik akımı üzerinde gerçekleştirilir ve Y konumu belirlenir.
Özetle elde edilen X ve Y konumlarına dair elde edilen voltaj ölçümleri kontrolcü tarafından ölçülüp yorumlandığında, iletken kaplamanın dirençli kaplamaya hangi noktada değdiği anlaşılır ve bu bilgi sayısal hale çevrilerek ilgili yazılıma gönderilip, ilgili işlemin yapılması
sağlanır.

Bu teknolojinin kullandığı kaplama görüntü kalitesini bir miktar etkilemekle birlikte, yine kaplamanın özelliklerinden ileri gelen ciddi avantajları mevcuttur. Örneğin kaplama olarak ullanılan polyester malzeme, dış ortam koşullarına ve ağır kirlilik şartlarına camdan daha fazla dayanıklılık gösterebilir. Ayrıca üzerine yapışan toz, kir gibi etkenler dokunma etkisi yaratmadığından dolayı ve eldiven, kalem gibi ekrana baskı uygulayabileceğiniz her türlü dokunma etkisiyle çalışabilirler. Bu özelliği nedeniyle açık alan uygulamalarında ve ağır kirlilik koşullarında çalışılması gereken durumlarda; örneğin endüstride, hastanelerde, sürekli yanınızda dere tepe gezdireceğiniz el bilgisayarlarının ekranlarında ve kamuya açık alanlarda kullanılan
cihazlarda bu teknolojiden faydalanılır.

Haftaya yüzey dalgası teknolojisi :) takip edin merak ettiklerinizi sorun :)
