Dokunmatik ekranlar 2- Yüzey dalgası teknolojisi

Dokunmatik ekranlar 2- Yüzey dalgası teknolojisi

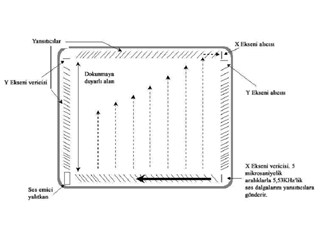

Yüzey dalgalarının X ekseninde nasıl dolaştığını gösteren şema. Aynısı Y ekseninde de tekrarlanır


Yüzey dalgası teknolojisi, dokunmayı algılamak için nispeten daha ilginç bir prensip kullanır: Ekran yüzeyini ultrasonik ses dalgalarından oluşan bir ızgarayla kaplamak ve olası bir dokunmanın ızgarada oluşturacağı kesintinin yerini tespit ederek konum belirlemek.
Bu ilginç prensip, yine taşıdığı fikirle paralel olarak ilginç bir şekilde işler. Öncelikle ekran üzerine yüzey dalga sistemini oluşturmak üzere, özel bir şekilde üretilmiş cam bir plaka yerleştirilir. Bu cam plakanın her iki tarafında, X ve Y eksenleri üzerinde iki adet yaklaşık
5,53KHz’lik ultrasonik ses dalgaları oluşturan vericiler yerleştirilir. Cam kaplamanın dört bir yanına ise, gelen ultrasonik ses dalgasını direkt ekran üzerine yönlendirecek şekilde 45 derece açıyla yerleştirilmiş gümüş kabartma yansıtıcılar bulunur. Bu kabartma yansıtıcılar, aynı zamanda üzerlerine gelen ses dalgasının yaklaşık %99’unu geçirirken, geri kalan %1’lik bir kısmı ekranın üzerine yansıtma özelliğine sahiptirler. Böylece sıra sıra dizilmiş yansıtıcılardan, ilk sırada olanının sesin bütününü yansıtması engellenmiş olur.
Vericiden çıkan ses dalgası, yansıtıcıya çarpıp ekranın üzerinde bir uçtan diğer uca geçerek karşı tarafa ulaştığında bu kez ters açıyla yerleştirilmiş diğer bir yansıtıcı grubuyla karşılaşır ve ekranın bir diğer ucundaki alıcıya yönlendirilir. Bu verici ve alıcı sisteminden hem X ekseni için, hem de Y ekseni için birer tane mevcuttur. Böylece ekran üzerinde ultrasonik seslerden bir ızgara oluşur.

Gelelim algılamanın nasıl yapıldığına... Vericiden yansıtıcılara gönderilen tek bir ultrasonik ses dalgası, tek tek tüm yansıtıcılardan geçerek alıcıya ulaşır. Ancak her yansıtıcı, ultrasonik ses kaynağına olan uzaklığına bağlı olarak değişen sürelerde bu cevabı alıcıya ulaştırır. Örneğin ekran üzerinde toplam 10 adet yansıtıcı olduğunu düşünürseniz; vericiye en yakın yansıtıcıdan ekrana yönlendirilen ultrasonik ses dalgasının alıcıya ulaşması diğerlerine oranla en kısa zamanı alır ve en uzaktaki yansıtıcıdan gelen ses dalgası vericiye en uzun sürede ulaşır. Dolayısıyla alıcı, tek bir ultrasonik ses dalgasına karşılık birbirinden farklı zamanlarda kendisine ulaşan 10 farklı
cevapla karşılaşır. Yani ses dalgasının vericiden çıktığı yerdeki ilk yansıtıcıdan ekranı dolaşıp alıcıya ulaşması 1 saniye sürse, 2. yansıtıcıdan gelen ses dalgası için 2 saniye ve 3. yansıtıcıdan gelen için 3 saniye sürer.

Alıcıya bağlı olan kontrol kartında, kullanılan cam kaplamanın boyutu gibi özelliklere bağlı olarak kaç yansıtıcı olduğu ve her yansıtıcıdan ekrana yönlendiren ses dalgasının alıcıya ne kadar sürece ulaşacağı baştan tanımlanmıştır. Dolayısıyla ultrasonik ses dalgası vericiden bir kez gönderildikten sonra alıcı bunun yansımalarını kontrol etmeye başlar: A süresinde ulaşması gereken birinci yansıma yerine ulaştı mı?Ulaştı... B süresinde ulaşması gereken ikinci yansıma ulaştı mı?
Ulaştı... C süresinde gelmesi gereken 3. yansıma yerine ulaştı mı?
Ulaşmadı... Bu durumda alıcı, 3. yansıtıcının ekrana gönderdiği ses dalgasının bir engelle karşılaştığını düşünüp bu noktada bir dokunma gerçekleştiğini anlar. Aynı işlem Y eksenine de uygulanarak hangi yansıtıcıdan cevap gelmediği belirlendiğinde dokunmanın koordinatı belirlenmiş olur ve bu bilgi kontrol yongalarında işlenerek yazılıma gönderilir. Bu süreç, yani vericinin ses dalgaları göndermesi ve alıcı tarafından yansıtıcılardan gelen bütün cevapların kontrol edilmesi
işlemi her saniye 25-50 kez tekrarlanır.



Bu teknoloji, dirençli teknolojiye oranla daha modern bir tekniğe sahiptir ve ekranın üzerinde polyester bir kaplama olmadığından dolayı bu teknolojiye sahip dokunmatik ekranlar kullanıcılarına daha canlı bir görüntü sunarlar. Bu nedenle sunumun ön plana çıktığı durumlarda,örneğin pazarlama, bilgi sağlama, oyun, elektronik katalog gibi uygulamalarda bu teknoloji tercih edilir. Ancak ses dalgalarının uzun mesafede giderek etkisini yitirmesi yüzünden, belli bir boyutun üzerindeki ekranlar için bu teknolojinin kullanılması uygun değildir.
